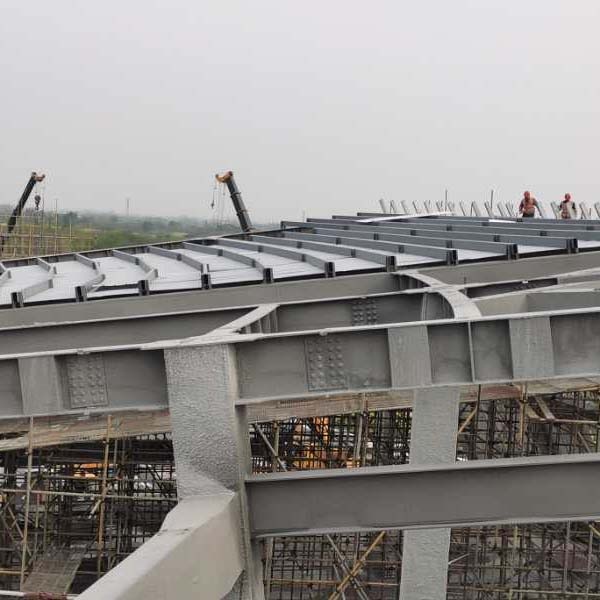

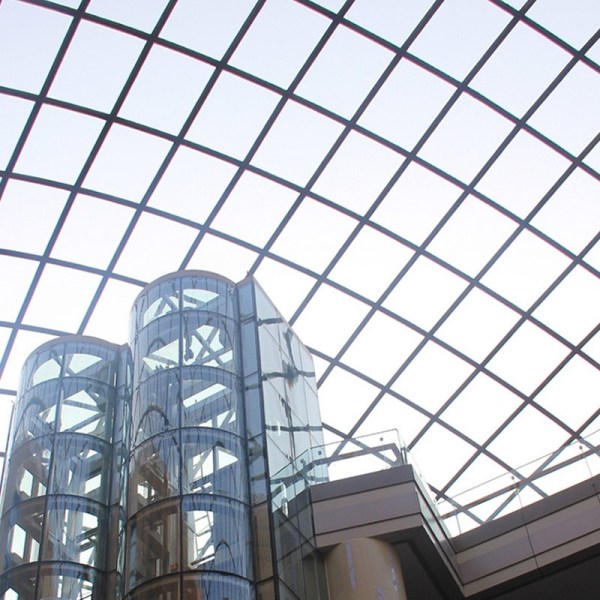

拱形轻钢结构

拱形轻钢结构

产品详情

屋面系统

轻钢结构住宅屋面系统

是由屋架、结构OSB面板、防水层、轻型屋面瓦(金属或沥青瓦)及相关连接件组成的。绿野建筑轻钢结构的屋面,外观可以有多种组合。材料也有多种。在保障了防水这一技术的前提下,外观有了许多的选择方案。

墙体结构

轻钢结构住宅的墙体主要由墙架柱、墙顶梁、墙底梁、墙体支撑、墙板和连接件组成。建筑轻钢结构住宅一般将内横墙作为结构的承重墙,墙柱为C形轻钢构件,其壁厚根据所受的荷载而定,通常为0.842毫米,墙柱间距一般为400600毫米, 建筑轻钢结构住宅这种墙体结构布置方式,可有效承受并可靠传递竖向荷载,且布置方便。

技术性能

保温节能技术轻钢结构为确保达到保温效果,在建筑物的外墙和屋面中使用的保温隔热材料能长期使用并能保温隔热。建筑轻钢结构住宅一般除了在墙的墙柱间填充玻璃纤维网格布外,在墙外侧再贴一层保温材料,有效隔断了通过墙柱至外墙板的热桥;楼层之间搁栅内填充玻璃纤维,减少通过楼层的热传递;所有内墙墙体的墙柱之间均填充玻璃纤维,减少户墙之间的热传递。



防火技术轻钢结构一个最关键的问题是防火技术的应用, 轻钢结构住宅的耐火等级为四级。建筑轻钢结构住宅在墙的两侧与楼盖的天花处贴防火石膏板,对于普通防火墙和分户墙用25.4毫米厚(1吋)石膏板保护,以达到1个小时的防火要求,另外在墙体墙柱间与楼盖搁栅间填充的玻璃纤维对于防火与热传递也起了积极的保护作用。

隔声技术轻钢结构在内外墙及楼盖搁栅间填充玻璃棉,有效阻止了通过空气传播的音频部分,而对于通过固体传播的冲击声,作如下构造处理:对于分户墙用二道墙柱构成带有中间空隙的二道墙体;而对于吊顶用的固定石膏板的小龙骨,用带有小切槽的弹性构造以有效减少楼层间的固体声传播。

钢结构在使用过程中会受到各种形式的作用(荷载、基础不均匀沉降、温度等),所以要求钢材应具有良好的机械性能(强度、塑性、韧性)和加工性能(冷热加工和焊接性能),以保证结构安全可靠。钢材的种类很多,符合钢结构要求的只是少数几种,如碳素钢中的Q235,低合金钢中的l6Mn,用于高强螺栓的20锰钒钢(20MnV)等。





性能指标

1、强度

钢材的强度指标由弹性极限σe,屈服极限σy,和抗拉极限σu,设计时以钢材的屈服强度为基础,屈服强度高可以减轻结构的自重,节省钢材,降低造价。抗拉强度σu即是钢材破坏前所能承受的最大应力,此时的结构因塑性变形很大而失去使用性能,但结构变形大而不垮,满足结构抵抗罕遇地震时的要求。‘σu/σy值的大小,可以看作钢材强度储备的参数。

2、塑性

钢材的塑性一般指应力超过屈服点后,具有显著的塑性变形而不断裂的性质。衡量钢材塑性变形能力的主要指标是伸长率δ和断面收缩率ψ

3、冷弯性能

钢材的冷弯性能是衡量钢材在常温下弯曲加工产生塑性变形时对产生裂纹的抵抗能力。钢材的冷弯性能是用冷弯实验来检验钢材承受规定弯曲程度的弯曲变形性能。

4、冲击韧性

钢材的冲击韧性是指钢材在冲击荷载作用下,断裂过程中吸收机械动能的一种能力,是衡量钢材抵抗冲击荷裁作用,可能因低温、应力集中,而导致脆性断裂的一项机械性能。一般通过标准试件的冲击试验来获得钢材的冲击韧性指标。

5、焊接性能

钢材的焊接性能是指在定的焊接工艺条件下,获得性能良好的焊接接头。焊接性能可分为焊接过程中的焊接性能和使用性能上的焊接性能两种。焊接过程中的焊接性能是指焊接过程中焊缝及焊缝附近金属不产生热裂纹或冷却不产生冷却收缩裂纹的敏感性。 焊接性能好,是指在一定焊接工艺条件下,焊缝金属和附近母材均不产生裂纹。使用性能上的焊接性能是指焊缝处的冲击韧性和热影响区内延性性能,要求焊缝及热影响区内钢材的力学性能不低于母材的力学性能。我国采用焊接过程的焊接性能试验方法,也采用使用性使用性质上的焊接性能试验方法。

6、耐久性

影响钢材耐久性的因素很多。首先是钢材的耐腐蚀性差,必须采取防护措施,防止钢材腐蚀生锈。防护措施有:定期对钢材油漆维护,采用镀锌钢材,在有酸,碱,盐等强腐蚀介质条件下,采用特殊防护措施,如海洋平台结构采用阳极保护措施防止导管架腐蚀,在导管架上固定上锌锭,海水电解质会自动先腐蚀锌锭,从而达到保护钢导管架的功能。其次由于钢材在高温和长期荷载作用下,其破坏强度比短期强度降低较多,故对长期高温作用下的钢材,要测定持久强度。钢材随时间推移会自动变硬、变脆、即时效现象。对低温荷载作用下的钢材要检验其冲击韧性。
